Care sunt avantajele matrițelor pentru scroafe cu camere multiple?

Designul semănă mucegaiuri cu mai multe camereia în considerare optimizarea debitului de apă din aluminiu, astfel încât să asigure uniformitatea în timpul umplerii și răcirii și să producă blocuri de aluminiu de înaltă calitate. Și fiecare cameră are un port de alimentare și de descărcare, care reduce timpul de răcire cu apă din aluminiu în timp ce funcționează fără probleme, iar matrițele de scroafă cu mai multe camere pot procesa simultan mai multe blocuri de apă din aluminiu, reducând timpul de producție și nevoile de resurse umane, ceea ce aduce beneficii economice semnificative. la turnătorie. În continuare, vom vorbi despre avantajele matrițelor de scroafă cu camere multiple.

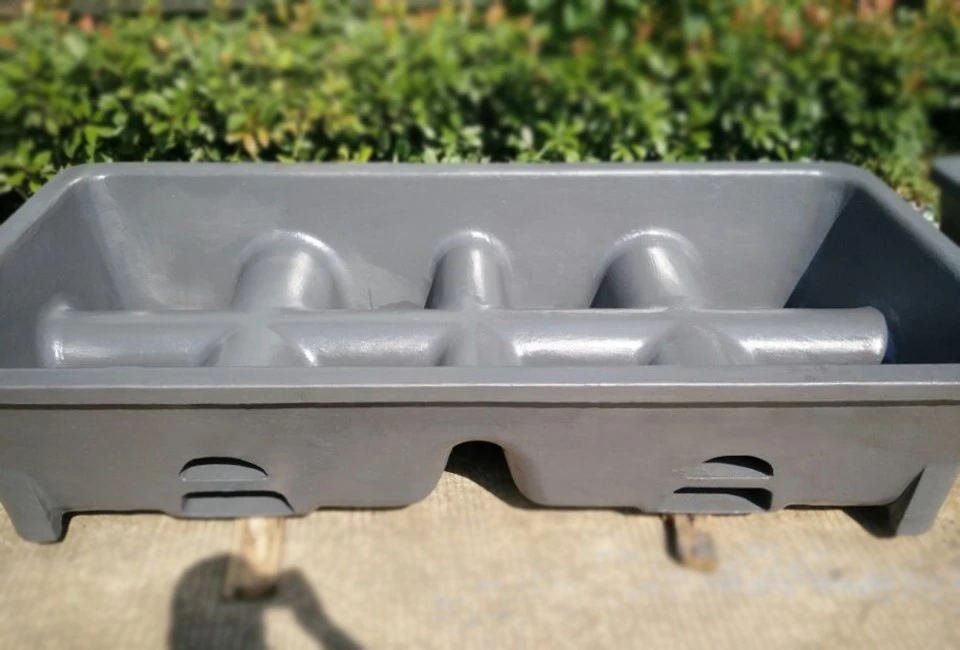

O matriță de scroafă cu mai multe cavități este un tip specializat de mucegai care conține două sau mai multe amprente de mucegai în interiorul mucegaiului și trage. Iată o detaliere a modului în care aSemănă matrițe cu camere multiplelucrări:

Amprente multiple de matriță:Spre deosebire de matrițele cu o singură groapă, care produc câte o proeminență pe formă, o matriță de scroafă cu mai multe cavități are câteva amprente de formă organizate într-un anumit design. Acest design avansează dispersarea între cavități, ținând cont de utilizarea eficientă a încăperii și limitând dimensiunea generală a matriței.

Sistem uniform de alimentare:Pentru a asigura un flux consistent de metal către fiecare cavitate, un singur sistem de canalizare și canal este utilizat pentru a alimenta toate cavitățile din matriță. Sprue se umple ca canal principal prin care metalul lichid intră în matriță, în timp ce sprinterii preiau metalul fiecărei cavități individuale.

Distribuția metalului:Ingatele, care sunt mici deschideri care duc în fiecare cavitate, sunt plasate strategic pentru a distribui metalul topit uniform pe toate amprentele matriței. Acest lucru asigură că fiecare cavitate este umplută uniform, rezultând o calitate constantă a turnării.

Aerisirea adecvată:Aerisirea satisfăcătoare este semnificativă în matrițele pentru scroafă cu mai multe camere pentru a permite gazelor să scape din toate zonele mucegaiului. Orificiile de ventilație proiectate corespunzător ajută la prevenirea defectelor precum porozitatea gazului și asigură calitatea pieselor turnate.

Extracție eficientă:Când metalul s-a întărit și sistemul de proiectare este terminat, piesele turnate sunt scoase din matriță. În unele operațiuni de producție, acest proces este automatizat, utilizând utilaje sau roboți pentru a îndepărta eficient piesele turnate din matriță.

Prin utilizarea matrițelor de scroafă cu mai multe camere, producătorii pot crește semnificativ productivitatea producând mai multe piese turnate de calitate într-un singur ciclu de turnare. Utilizarea unui sistem uniform de alimentare, distribuția corectă a metalului și ventilația eficientă asigură o calitate constantă a turnării în toate cavitățile.

Beneficiul fundamental al utilizării matrițelor cu mai multe cavități este creșterea extraordinară a competenței și rezultatul a apărut diferit în raport cu matrițele cu o singură cavitate. Iată principalele avantaje ale productivitățiiSemănă matrițe cu camere multiple:

Ieșire crescută:Formele cu mai multe cavități iau în considerare crearea concomitentă a diferitelor piese turnate într-o singură matriță, determinând o creștere semnificativă a randamentului. De exemplu, o matriță cu cavitate 4-ar putea crea de patru ori un număr de piese turnate ca o matriță cu o singură cavitate într-un timp similar de manipulare și de lucru.

Timp de turnare redus:Odată cu umplerea simultană a mai multor cavități, timpul general de tăiere per proiectare este redus în matrițele cu mai multe cavități. Această îmbunătățire a eficienței contribuie la timpi de ciclu mai rapid și la un randament de producție îmbunătățit.

Timp optimizat al cuptorului de topire:Formele cu mai multe cavități ajută la minimizarea timpului necesar pentru topirea metalului în cuptor per bucată produsă. Capacitatea de a turna mai multe piese într-un singur ciclu are ca rezultat o utilizare mai eficientă a echipamentelor de topire și a resurselor energetice.

Scăderea forței de muncă la finisare:Prin producerea mai multor piese turnate într-o singură matriță, matrițele cu mai multe cavități reduc cantitatea de muncă de finisare necesară pe piesă. Acest lucru duce la economii la costurile forței de muncă și eficientizează etapa de procesare post-turnare.

Amortizare accelerată a costurilor de tipar:Volumul de producție mai mare care poate fi atins cu matrițe cu mai multe cavități permite o amortizare mai rapidă a costurilor modelului pentru un număr mai mare de piese turnate. Acest beneficiu al eficienței costurilor sporește profitabilitatea globală a operațiunilor de turnare.

Capacitate de producție în masă:Formele cu mai multe cavități sunt potrivite pentru situațiile de creare de volum mare în care rezultatul rapid este esențial. Capacitatea de a produce eficient diverse piese turnate de calitate în perioade de timp mai limitate dă putere producătorilor să satisfacă nevoile în mod productiv și cu adevărat.

În rezumat, utilizarea matrițelor cu mai multe cavități oferă beneficii substanțiale de productivitate, inclusiv producție crescută, timp de turnare redus, utilizare optimizată a cuptorului, forță de muncă redusă la finisare, recuperarea accelerată a costurilor modelului și capacități îmbunătățite pentru producția de masă. Aceste avantaje fac din matrițele cu mai multe cavități un activ valoros pentru creșterea eficienței și competitivității în operațiunile de turnare.

Implementarea cu succes a matrițelor de scroafă cu mai multe camere se bazează pe considerații meticuloase de proiectare pentru a maximiza avantajele acestora. Iată care sunt componentele cheie ale planului care ar trebui luate în considerare:

Căi de curgere echilibrate și dimensionare a ingerării:Este esențial să se stabilească căi de curgere echilibrate și ingate de dimensiuni adecvate pentru a preveni înghețarea prematură a metalului topit în cavități. Acest lucru asigură umplerea uniformă a tuturor amprentelor și previne defecte, cum ar fi turnările incomplete.

Aerisiri adecvate pentru gaze:Trebuie încorporate aranjamente adecvate de aerisire pentru a facilita evacuarea gazelor din toate amprentele. Aerisirea convingătoare previne evadările legate de gaz, cum ar fi porozitatea, și garantează fiabilitatea pieselor turnate în fiecare cavitate.

Amplasarea strategică a sistemelor de ridicare și răcitoare:Riserele și răcitoarele ar trebui să fie poziționate strategic pentru a alimenta eficient toate cavitățile, promovând solidificarea constantă și reducând probabilitatea defectelor legate de contracție. Acest lucru asigură răcirea și solidificarea uniformă a tuturor amprentelor de matriță.

Rigiditate sporită:Formele cu mai multe cavități trebuie planificate cu inflexibilitate extinsă pentru a suporta solicitarea aplicată de metalul lichid pe diferite fronturi. Această fiabilitate de bază este fundamentală pentru a ține pasul cu respectabilitatea matriței în timpul sistemului de proiectare.

Luarea în considerare a tulpinilor cu contracție mai mare:Planul ar trebui să reprezinte tensiuni de contracție mai mari care apar din cauza diferitelor zone cu probleme din interiorul matriței. Luând în considerare aceste variabile, poate fi atenuat jocul de evadare legat de contracție, cum ar fi pauzele sau răsucirea.

Afișări standardizate pentru consistența calității:Standardizarea amprentelor în toate cavitățile asigură consecvența calității pieselor turnate. Aceasta include menținerea dimensiunilor consistente, a finisajelor de suprafață și a altor caracteristici critice.

Curățați linii de despărțire pentru separarea mucegaiului:Proiectarea liniilor de despărțire ușoare facilitează separarea curată a jumătăților de matriță în timpul extracției pieselor turnate. Acest lucru simplifică procesul de demulare și contribuie la eficiența generală.

Proiectarea atentă și minuțioasă este esențială pentru a asigura producția de turnări sonore în fiecare cavitate fără defecte. Utilizarea instrumentelor avansate de simulare și modelare poate ajuta la optimizarea aspectului și configurațieiSemănă matrițe cu camere multiple, contribuind în cele din urmă la implementarea și performanța lor cu succes.

În timp ce matrițele cu mai multe cavități oferă avantaje critice, ele însoțesc, de asemenea, impedimente specifice la care ar trebui luate în considerare:

Complexitate crescută în proiectare:O restricție a mucegaiurilor de scroafă cu mai multe cavități este complexitatea ridicată în planificarea deschiderii, aerisirea și îngrijirea cadrelor pentru mai multe cavități. Asigurarea fluxului și solidificării uniforme ale metalului în toate cavitățile necesită o inginerie atentă și considerații meticuloase de proiectare.

Rate mai mari de defecte:Presupunând că orice segment al matriței este subumplut sau înfometat în timpul sistemului de proiectare, poate determina rate mai mari de imperfecțiune în piesele create. Menținerea pasului cu umplerea și întărirea fiabile în toate gropile este fundamentală pentru a sta departe de imperfecțiuni precum contracția, porozitatea sau turnarea deficientă.

Costurile instrumentelor mai mari:Crearea matrițelor cu mai multe cavități include în mod regulat unelte și matrițe mai mari, ceea ce poate duce la costuri de asamblare mai mari, în comparație cu matrițele cu o singură cavitate. Interesul de bază pentru scule și unelte ar putea fi semnificativ, afectând cheltuielile generale ale creării.

Dificultate în producerea de turnări variate:Formele cu mai multe cavități se pot confrunta cu provocări în producerea de piese turnate variate în fiecare cavitate simultan. Limitările de proiectare și cerințele pentru uniformitate în toate cavitățile pot restricționa flexibilitatea de a crea diverse piese în cadrul aceleiași matrițe.

Potențial de dezechilibre termice:Caracteristicile neregulate calde din interiorul matrițelor cu mai multe cavități pot determina răcirea și întărirea neregulată a metalului lichid, provocând sarcini interioare și erori stratificate în piese turnate. Supravegherea elementelor calde pe diferite segmente reprezintă un test critic.

Limite de dimensiune și greutate:Formele pentru scroafe cu mai multe cavități ar putea avea constrângeri în ceea ce privește dimensiunea și greutatea pieselor încurcate care pot fi realizate eficient. Componentele mari și complexe pot prezenta provocări în ceea ce privește designul matriței, fluxul de material și integritatea structurală în mai multe cavități.

Controlul proprietăților metalului:Garantarea proprietăților metalice stabile, cum ar fi temperatura, organizarea și calitățile mecanice, pe toate segmentele unei matrițe cu mai multe cavități poate provoca. Varietățile de proprietăți ale metalului pot afecta calitatea și execuția pieselor turnate.

Abordarea acestor limitări necesită un efort suplimentar de inginerie, un control meticulos al procesului și o analiză atentă a nevoilor de producție și a designului pieselor. Evaluarea fezabilității și caracterului practic al utilizării mucegaiurilor cu mai multe cavități este esențială pentru a maximiza beneficiile acestora, atenuând în același timp provocările și limitările potențiale.

Pentru volume de producție medie spre mare,Semănă matrițe cu camere multiplecrește substanțial productivitatea și eficiența. Cu toate acestea, designerii trebuie să țină cont de complexitatea echilibrării mai multor impresii și să atenueze potențialele defecte prin simulare și rigoare. Atunci când sunt implementate cu succes, matrițele cu mai multe cavități au ca rezultat câștiguri semnificative pentru turnătorii care urmăresc să mărească producția, reducând în același timp costurile. Dacă doriți să aflați mai multe despre mucegaiurile noastre pentru scroafe, contactați-ne latech@huan-org.

Referinte:

Beeley, P. (2001). Tehnologia turnătoriei. Oxford, Boston: Butterworth-Heinemann.

Brown, JR (2000). Manualul turnătorului de feroase Foseco. Oxford, Boston: Butterworth-Heinemann.

Jain, PL (2009). Principiile tehnologiei de turnătorie. New Delhi: Tata McGraw-Hill Education.

Jones, S. (2002). Progrese în materialele și procesele de turnare a carcasei. Tranzacții ale Institutului de Ingineri Marini, 114(2), 77-83.

Kalpakjian, S. & Schmid, SR (2014). Inginerie și tehnologie de producție. Upper Saddle River, NJ: Pearson.
